کلید حرارتی اشنایدر (Schneider MPCB)
کلید حرارتی اشنایدر یا MPCB (Motor Protection Circuit Breaker) از محصولات حرفهای شرکت Schneider Electric فرانسه است که برای حفاظت موتور در برابر اتصال کوتاه، اضافهبار، تکفاز شدن و افت ولتاژ طراحی شده است.
این کلیدها در صنایع سبک و سنگین، تابلو برق و سیستمهای کنترلی کاربرد حیاتی دارند.
در مجموعه تهران اشنایدر، کلیدهای حرارتی در رنج جریان ۰٫۱ تا 115 آمپر عرضه میشوند و شامل مدلهای پرکاربرد GV2، GV3 و GV7 هستند.
کاربرد کلید حرارتی اشنایدر برای مهندسان، نصابان و تعمیرکاران
- مهندسان: طراحی تابلوهای کنترل موتور، رعایت استاندارد IEC 60947 و انتخاب جریان مجاز.
- نصابها: نصب سریع با بست دین (DIN Rail) و تنظیم جریان با پیچ تنظیم روی کلید.
- تعمیرکاران: عیبیابی ساده از طریق شستی Test و بررسی مکانیسم قطع حرارتی و مغناطیسی.
ویژگیها و مزایای کلید حرارتی اشنایدر
| ویژگی | توضیح |
|---|---|
| قابلیت تنظیم جریان | تنظیم دقیق رنج جریان برای حفاظت بهتر از موتور. |
| ابعاد و نصب آسان | قابل نصب روی ریل و تابلو در فضاهای کوچک. |
| قدرت قطع بالا | تحمل جریان اتصال کوتاه تا 100 کا آمپر در مدل های پیشرفته. |
| کار در دمای -20 تا +70°C | مناسب محیطهای صنعتی با شرایط سخت. |
| استانداردهای جهانی | دارای تاییدیه EN / IEC 60947-2 ، UL و CSA. |
تفاوت مدلهای GV2، GV3 و GV7
| سری | رنج جریان (A) | ویژگیها و کاربرد |
|---|---|---|
| GV2 | 0.1 تا 32 | مدل کوچک، مناسب تابلوهای کنترل موتورهای تا 15kW. |

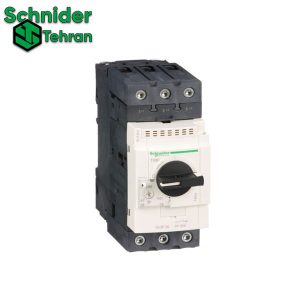

| GV3 | 9 تا 80 | مناسب کارخانهها و موتورهای صنعتی متوسط. |
| GV7 | 15 تا 220 | قدرت بالا، مخصوص موتورهای صنعتی سنگین و جرثقیلها. |
اجزای اصلی و عملکرد بیمتال در کلید حرارتی اشنایدر
مکانیزم داخلی کلید حرارتی شامل تیغه بیمتال و مدار مغناطیسی است.
بیمتال از دو فلز با انبساط متفاوت ساخته شده که در اثر حرارت خم شده و مدار را قطع میکند؛
درحالیکه بخش مغناطیسی در زمان اتصال کوتاه فوراً کلید را قطع مینماید تا از سوختن موتور جلوگیری شود.
نحوه انتخاب کلید حرارتی مناسب
- بر اساس توان و جریان نامی موتور (مطابق با جدول زیر).
- انتخاب تیپ AC3 / 50-60Hz متناسب با بار.
- توجه به نوع راهاندازی موتور (دایرکت یا ستاره-مثلث).
- در محیطهای گرم، مدل دارای درجه حرارت عملکرد بالا انتخاب کنید.
لیست مدلهای پرکاربرد
| مدل | رنج جریان (A) | قیمت (تومان) |
|---|---|---|
| GV2ME10 | 4 – 6.3 | تماس بگیرید |
| GV2ME16 | 9 – 14 | تماس بگیرید |
| GV3P40 | 25 – 40 | تماس بگیرید |
| GV7RS80 | 40 – 80 | تماس بگیرید |
📞 تماس با نمایندگی رسمی تهران اشنایدر
۰۲۱‑۳۳۹۸۲۶۰۸ | ۰۹۱۲۷۱۹۰۱۸۹ (واتساپ فعال)
تهران، لالهزار جنوبی، پاساژ ۱۱۰، طبقه ۳، پلاک ۶۲
سوالات متداول
تفاوت کلید حرارتی با بیمتال چیست؟
بیمتال فقط در برابر اضافهبار از موتور محافظت میکند، اما کلید حرارتی علاوهبر اضافهبار، اتصال کوتاه و افت ولتاژ را نیز تشخیص میدهد.
چگونه کلید حرارتی اشنایدر را تست کنیم؟
کلید را روی حالت ON قرار داده و کلید Test را فشار دهید، اگر مدار قطع شد، عملکرد کلید سالم است.
کدام مدل برای موتور ۵٫۵ کیلووات مناسب است؟
معمولاً مدل GV2ME16 با جریان تنظیمی ۹ تا ۱۴ آمپر برای موتور ۵٫۵ کیلووات (سهفاز) مناسب است.
آیا میتوان کلید حرارتی را با کنتاکتور ترکیب کرد؟
بله، کلید در بخش حفاظت استفاده میشود و کنتاکتور در مدار فرمان؛ ترکیب آنها محافظت و کنترل کامل موتور را فراهم میکند.
آیا کلید حرارتی قابل ریست است؟
پس از قطع حفاظتی، با فشردن شستی Reset میتوان کلید را مجدد وصل کرد. البته قبل از آن علت خطا را بررسی کنید.
