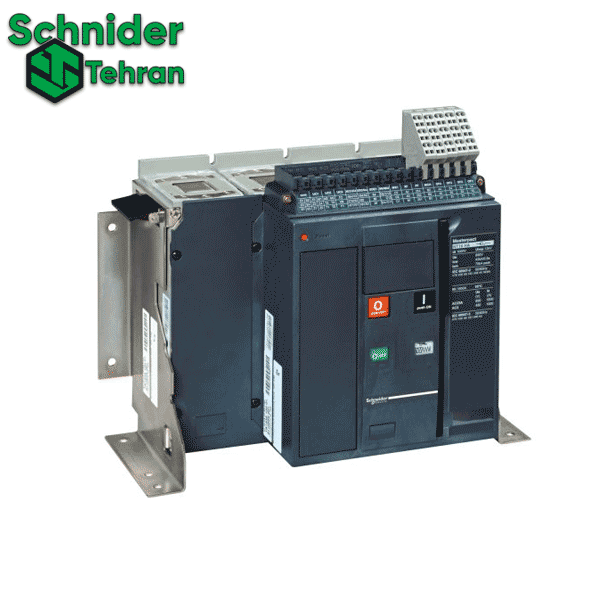

کلید هوایی اشنایدر با سری NT و جریان 1000 آمپر است که به صورت کشویی در تابلو نصب می شود. این نوع کلید قطع کننده مدار کامل چهار پل (4P) است؛ و یک انتخاب مناسب برای برنامه های استاندارد و خاص است. ظرفیت قطع (Icu) آنkA42 درHz60/50 با ولتاژ VAC1000 است. ولتاژ عملیاتی آن VAC690 است از یک واحد تریپ حفاظتی Micrologic 2.0A برخوردار است و حفاظت اضافه بار حرارتی قابل تنظیم، و حفاظت اتصال کوتاه و اتصال به زمین را تامین می کند. این کلید 4 پل با ابعاد (322mm x 358mm x 276.5mm) ب با کارکردهای متفاوت و ابزار جانبی اختیاری همچون موتور، رله آندر ولتاژ، رله شنت، رله نشانگر خطا، انواع قاب ها و سوییچ های کمکی و مطابق با استانداردهای بین المللی (2-60947IEC)، ASEFA ،LCIE عرضه می شود.
کد فنی محصول، اطلاعاتی را درباره آن به ما ارائه می دهد. برای مثال دو حرف اول، نوع NT یا NW بودن کلید را معین می کند. دو عدد اول، جریان کلید هوای را مشخص نموده؛ عدد سوم ظرفیت قطع ، عدد چهارم تعداد پل کلید هوایی ، سه عبارت بعدی، نوع حفاظت میکرو لاجیک را مشخص می کند و حرف آخر، ثابت یا کشویی بودن این کلید هوایی .
این کلید هوایی اشنایدر مناسب برای استفاده در صنایع بزرگ، ایستگاه های تبدیل برق، سیستم های توزیع برق و هر جایی که نیاز به حفاظت از سیستم های برقی در برابر اتصال کوتاه و باراندازی با بار بالا و قدرت قطع بالا باشد، استفاده می شود. همچنین، به دلیل ظرفیت بالای جریان و ساختار چهار پل، این کلید هوایی قدرتمند و درخشان اشنایدر، مناسب برای محافظت از سیستم های برقی پیچیده و چند منظوره می باشد.
مشخصات فنی کلید هوایی 1000 آمپر – چهار پل کشویی با قدرت قطع 42kA سری NT
| کد فنی | NT10H14P2AD |
| ابعاد | 322mm x 358mm x 276.5mm |
| رنج جریان | 1000A |
| تعداد پل | 4 |
| ولتاژ کاری | 690 ولت AC |
| ظرفیت قطع | 42Ka |
| نوع کلید | قابل تنظیم (Nt فیکس) |
| تعداد کنتاکتهای کمکی | چهار عددکنتاکت مستقیم و یک عدد کنتاکت خطا |
| نوع اندازه گیری | آمپر متر |
| سری ساخت | NT10H1 |
| موقعیت پل خنثی | سمت چپ |
| واحد تریپ | Micrologic 2.0A |
| نحوه نصب | کشویی |
| نحوه شارژ کلید | دستی |
