لوازم جانبی کلید اتوماتیک کمپکت اشنایدر
رله های ولتاژی MX یا MN برای قطع کردن کلید اتوماتیک استفاده می شوند.

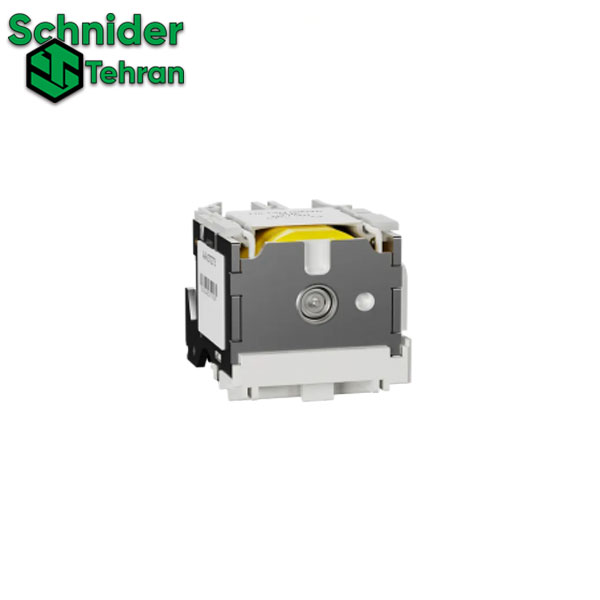

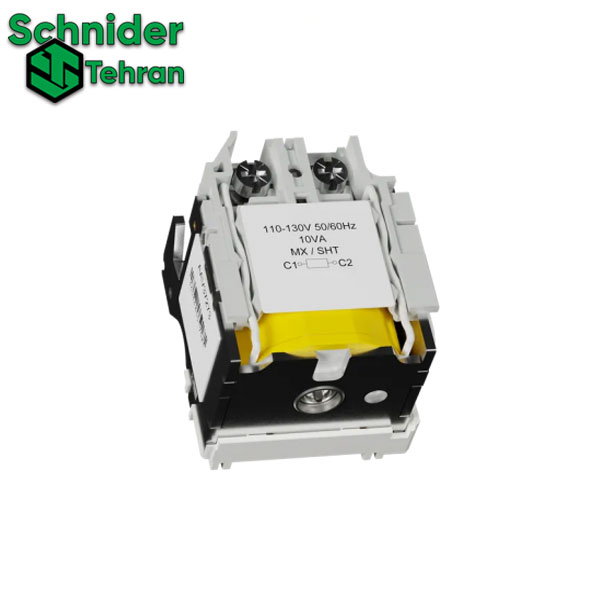

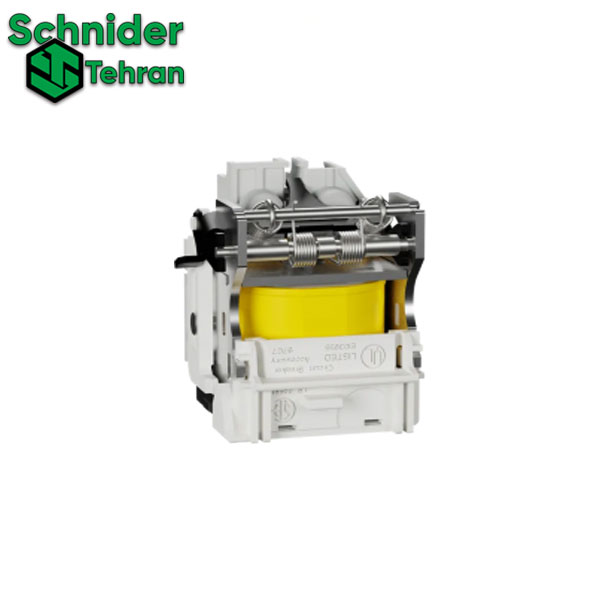

رله شنت MX
رله های شنت اشنایدر الکتریک، کلید اتوماتیک را در صورتی که ولتاژ آن بیشتر از 70% ولتاژ نامی شود، قطع می کند. سیگنال های کنترلی میتوانند از نوع پالس (بزرگتر از 20 میلی ثانیه) یا ثابت باشند.
عملکرد:
وقتی کلید اتوماتیکی به وسیله رله MX یا MN قطع شود، باید به صورت دستی ریست شود. قطع رله های MX یا MN بربسته شدن دستی کلید اولویت دارند. در صورت وجود دستور قطع، بستن کنتاکت ها حتی به صورت موقت هم امکان پذیر نیست.
مشخصات مکانیکی رله

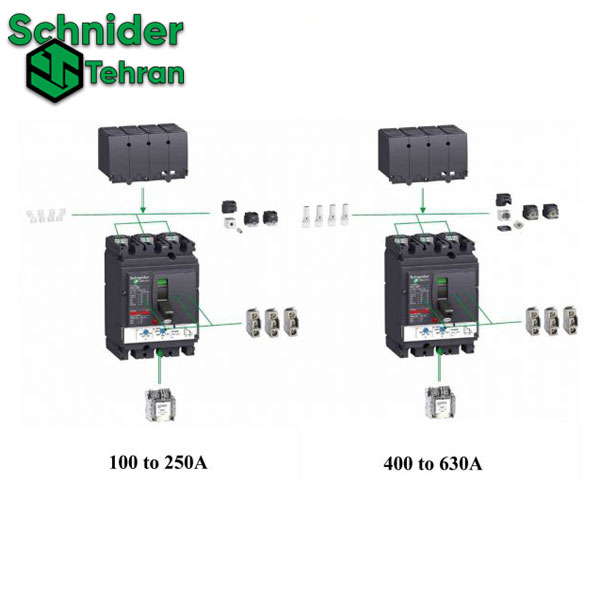

رله ها در پشت قاب جلویی کلید قرار می گیرند. اتصالات رله ها توسط سیم هایی با سایزmm2 1.5 با بلوک های ترمینالی بالای کلید انجام میگیرد. در یک کلید اتوماتیک در یک زمان واحد تنها می توان از یکی از رله های شنت یا آندر ولتاژ استفاده نمود. زیرا در کلید تنها یک جایگاه برای قرار دادن رله شنت یا آندر تعبیه شده است.
