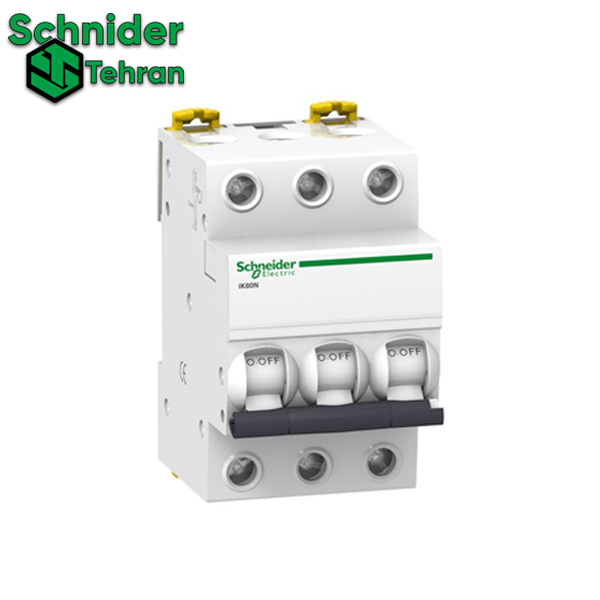

معرفی کلید مینیاتوری سه پل ۳۲ آمپر اشنایدر الکتریک
کلید مینیاتوری در تمامی زیر ساخت های صنعتی، ساختمان مسکونی و تجاری به منظور ایمنی و حفاظت الکتریکی و قطع اتوماتیک به صورت دقیق کاربرد دارد. محدوده تریپ مغناطیسی مینیاتوری کلاس C برابر با 5 تا 10 برابر جریان نامی است. کلیدهای مینیاتوری کلاس C برای حفاظت سیستم های موتوری مورد استفاده قرار می گیرند. در کلید مینیاتوری اشنایدر 24353، سه پل عملیات حفاظت در برابر اتصال کوتاه و اضافه بار روی سه فاز انجام می شود.
درخصوص قیمت کلید مینیاتوری اشنایدر نیز باید بگوییم که به دلیل نوسانات قیمت دلار، قیمت تمام قطعات الکتریکی و الکترونیکی در نوسان به سر می برد. بنابراین ما از انتشار قیمت محصولات از جمله کلید مینیاتوری اشنایدر و کنتاکتور اشنایدر در سایت معذوریم. لطفا برای اطلاع از شرایط خرید و دریافت مشاوره از مهندسین ما، و همچنین ارائه پیشنهادات و انتقادات خود، لطفا با متخصصین مجموعه تهران اشنایدر در ارتباط باشید.
| مشخصات فنی | |
| کد فنی | 24353 |
| سری ساخت | multi 9 |
| کاربرد محصول | مخصوص سیستم موتوری |
| کاربرد مداری | توزیع |
| نام اختصاری | C60N |
| تعداد پل | سه پل |
| تعداد پل محافظت شده | 3 عدد |
| رنج جریان نامی [In] | 32 آمپر |
| رنج ولتاژ کاری [Ue] | ولتاژهای 240…230 و 415…400 و 440 ولت |
| نوع شبکه | AC |
| محدودیت تریپ مغناطیسی | 5 تا 10 برابر جریان نامی |
| ولتاژ ضربه نامی [Uimp] | 6 کیلو ولت |
| تکنولوژی واحد حفاظتی | حرارتی – مغناطیسی |
| ظرفیت قطع | ظرفیت قطع نهایی کلید 6 کیلوآمپر در ولتاژ 400 ولت (AC) ، ظرفیت قطع نهایی کلید 6 کیلوآمپر در ولتاژ 400 ولت (AC) ، ظرفیت قطع نهایی کلید 10 کیلوآمپر در ولتاژ 415…400 ولت (AC) ، ظرفیت قطع نهایی کلید 20 کیلوآمپر در ولتاژ 240…230 ولت (AC) ، ظرفیت قطع نهایی کلید 30 کیلوآمپر در ولتاژ 125 ولت (DC) |
| نوع کنترل | عملکرد دستی |
| حالت نصب | Clip-on |
| نمایش دهنده حالت اتصال | دارد |
| ولتاژ عایق نامی [Ui] | 500 ولت |
| رنج ظرفیت قطع سرویس [Ics] | 4.5 کیلوآمپر در 440 ولت (AC) ، 6 کیلوآمپر در 400 ولت (AC) ، 7.5 کیلوآمپر در 415…400 ولت (AC) ، 15 کیلوآمپر در 240…230 ولت (AC) |
| دوام مکانیکی | 20000 بار |
| کد منحنی | تیپ C |
| میزان گشتاور | 3.5 نیوتن متر |
| نوع نگهدارنده برای نصب | ریل DIN متقارن 35 میلی متری |
| خصوصیات ظاهری | |
| وزن محصول | 0.36 کیلو گرم |
| نشانگر وضعیت | نشانگر قطع |
| اتصالات | |
| اتصالات – ترمینال ها | Tunnel type terminals 25 mm² flexible , Tunnel type terminals 35 mm² rigid |
| فاصله مرکز اتصالات از هم | 6 عدد پیچ 9 میلی متری |
| مشخصات محیطی | |
| نسبت رطوبت | 95% در 55 درجه سانتی گراد |
| ارتفاع مجاز برای نصب | 2000 متر |
| دمای مجاز محیط برای عملکرد | 60…25- سانتی گراد |
| دمای مجاز محیط برای انبار | 70…40- سانتی گراد |
| استانداردها | |
| استانداردها | IEC 60898 و IEC 60947-2 |
