کلید هوایی 1250 آمپر اشنایدر چهار پل فیکس با قدرت قطع KA 42 سری NTمیکرولوجیک 2
کمپانی اشنایدر الکتریک یکی از کمپانی های معتبر و شناخته شده در زمینه ی تولید قطعات الکتریکی در دنیاست که امروزه با تولید کلیدهای هوایی و اینورترهای با کیفیت خود دوباره بر سر زبان ها افتاده است .کلید هوایی 1250 آمپر اشنایدر چهار پل فیکس با قدرت قطع 42KA سری NT یکی از انواع مدل های منحصر به فرد کلید هوایی اشنایدر است که با قابلیت های خاص و دوامی مثال زدنی در اختیار شما مخاطبان گرامی قرار گرفته است.
کلید انفجار هوایی(Air Blast Circuit Breaker)
این کلید برای سیستم هایی تا ولتاژ KV245، KV420 و بیشتر مورد استفاده قرار می گیرد. کلید انفجار هوایی به دو دسته
- کلید انفجار محوری(Axial blast breaker)
- انفجار محوری با کنتاکت های کشویی متحرک (Axial blast with sliding moving contact)
طبقه بندی می شوند.
کلید انفجار محوری(Axial blast breaker)
در این کلید کنتاکت های حرکتی با کمک یک فنر فشرده شده با کنتاکت های ثابت در ارتباط هستند. در حالت عادی بسته کلید یک سوراخ نازل شکل روی کنتاکت های ثابت قرار دارد که به وسیله ی نوک کنتاکت متحرک بسته بسته شده و هوا از این روزنه نمی تواند عبور کند. زمانی که خطا رخ می دهد، فشار بالا در محفظه ی هوا ایجاد می شود. فشار هوا بر فشار فنر غلبه کرده و باعث تغییر شکل فنر شده و از بنابراین کنتاکت متحرک از کنتاکت ثابت جدا شده و سوراخ نازل باز می شود. دراین زمان، هوای فشرده از طریق نازل در طول جرقه وارد می شود. این جریان هوای محوری در طول جرقه سبب دراز تر و خنک تر کردن جرقه شده و در نتیجه ولتاژ جرقه از ولتاژ سیستم خیلی بیشتر خواهد شد به نحوی که ولتاژ سیستم توانایی نگه داشتن و ایجاد جرقه را ندارد.
مشخصات فنی کلید هوایی 1250 آمپر اشنایدر چهار پل فیکس با قدرت قطع KA 42 سری NT
کد فنی محصول، اطلاعاتی را درمورد آن به ما منتقل می کند. مثلا دو حرف اول، نوع NT یا NW بودن کلید را مشخص می کند. دو عدد اول، جریان کلید هوا را ؛ عدد سوم قدرت قطع ، عدد چهار تعداد پل کلید هوایی را ، سه عبارت بعدی، نوع حفاظت میکرو لاجیک را مشخص کرده و حرف آخر، ثابت یا کشویی بودن آن را .

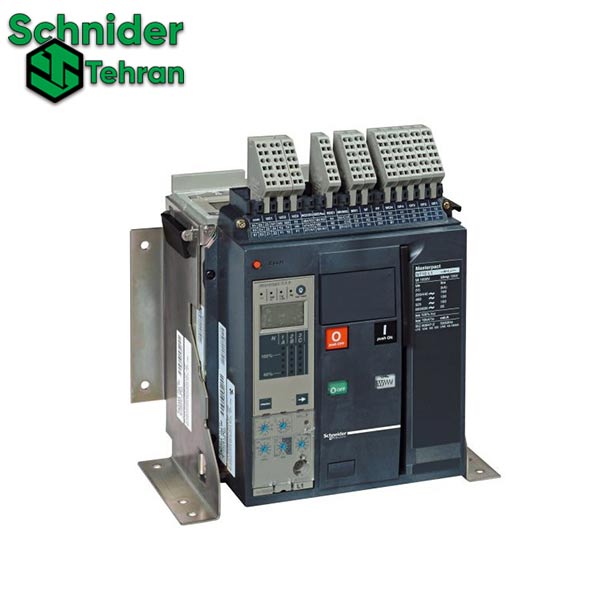

کلید هوایی 1250 آمپر اشنایدر چهار پل فیکس با قدرت قطع 42KA سری NT با کد فنی NT12H14P2AF سری NT با جریان 1250A آمپر است که به صورت فیکس در تابلو نصب می شود. این کلید هوایی، قطع کننده مدار کامل چهار پل (4P) است؛ و یک انتخاب مناسب برای برنامه های استاندارد و خاص محسوب می شود. ظرفیت قطع (Icu) آن 42kAدر 50/60HZ با ولتاژ VAC1000 او ولتاژ عملیاتی آن 690VAC است. دارای یک واحد تریپ حفاظتی Micrologic 2.0A می باشد .
این کلید 4 پل با ابعاد (301mm x 346mm x 196mm) و با کارایی ها و لوازم جانبی اختیاری مثل موتور، رله آندر ولتاژ، رله شنت، رله نشانگر خطا، انواع قاب ها و سوییچ های کمکی به بازاز عرضه می شود و همچنین مطابق با استانداردهای بین المللی (2-60947IEC)، ASEFA ،LCIE طراحی و ساخته شده است.
مشخصات فنی کلید هوایی 1250 آمپر اشنایدر چهار پل فیکس با قدرت قطع 42KA سری NT
| کد فنی | NT12H14P2AF |
| ابعاد | 301mm x 346mm x 196mm |
| رنج جریان | 1250A |
| تعداد پل | 4P |
| ولتاژ کاری | 690 VAC |
| ظرفیت قطع | 42Ka |
| نوع کلید | قابل تنظیم (Nt فیکس) |
| تعداد کنتاکتهای کمکی | چهار عددکنتاکت موقعیت و یک عدد کنتاکت خطا |
| نوع اندازه گیری | آمپر متر |
| سری ساخت | NT12H1 |
| موقعیت پل خنثی | سمت چپ |
| واحد تریپ | Micrologic 2.0A |
| نحوه نصب | فیکس |
| نحوه شارژ کلید | دستی |
