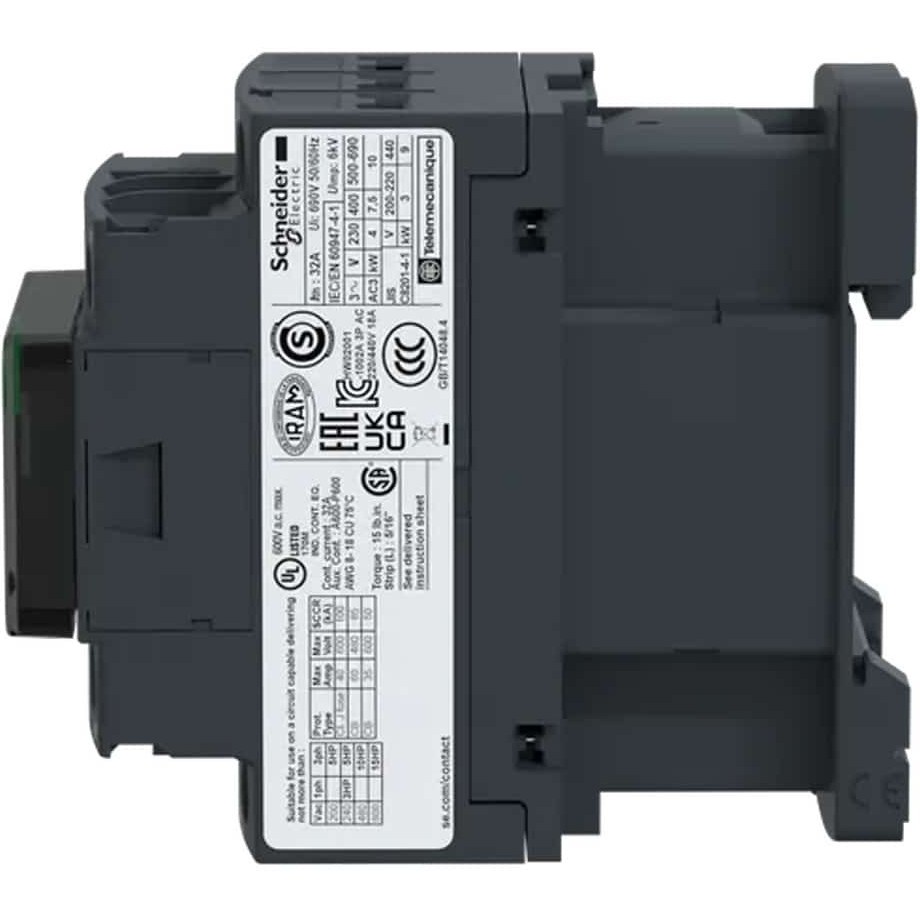

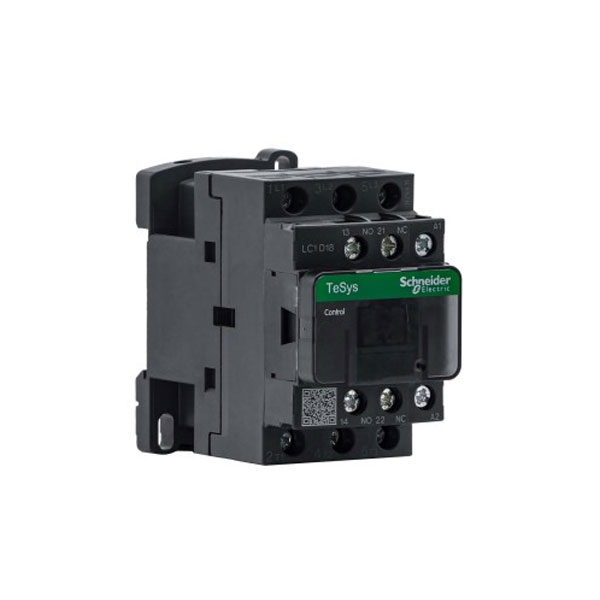

| کد فنی | LC1D25F7 |
|---|---|
| سری ساخت | TeSys |
| نام محصول | TeSys D |
| نوع محصول | کنتاکتور |
| کاربرد محصول | کنترل موتور / بار مقاوتی(اهمی) |
| نام اختصاری | LC1D |
| دسته بندی بهره وری | AC-1,AC-4,AC-3 |
| تعداد کنتاکتهای کمکی | 1NO+1NC |
| توان موتور(کیلو وات) | 5.5 کیلو وات در 230…220 ولت (AC-3) ، 11 کیلو وات در 400…380 ولت (AC-3) ، 11 کیلو وات در 440…415 (AC-3) ، 15 کیلو وات در 500 ولت (AC-3) ، 15 کیلو وات در 690…660 ولت (AC-3) ، 5.5 کیلو وات در 400 ولت (AC-4) |
| رنج ولتاژ کاری [Ue] | مدار قدرت: 690 ولت AC (فرکانس 400…25 هرتز) و 300 ولت DC |
| اتلاف حرارت | 3…2 وات در 50/60 هرتز |
| رنج جریان عملکرد (Ie) | 25 آمپر با ولتاژ 440 ولت AC بارهای AC-3 برای مدار قدرت در دمای کمتر از 60 درجه سانتی گراد ، 40 آمپر با ولتاژ 440 ولت AC بارهای AC-1 برای مدار قدرت در دمای کمتر از 60 درجه سانتی گراد |
| حداقل ولتاژ سوئیچینگ | 17 ولت برای مدار سیگنالینگ |
| ولتاژ ضربه نامی [Uimp] | 6kV |
| توان موتور (اسب بخار) | 3hp در 230/240 ولت AC با فرکانس 50/60 هرتز برای موتور تکفاز ، 2hp در 115 ولت AC با فرکانس 50/60 هرتز برای موتور تکفاز ، 7.5hp در 230/240 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز ، 15hp در 460/480 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز ، 20hp در 575/600 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز ، 7.5hp در 200/208 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز |
| دسته بندی اضافه ولتاژ | III |
| جریان برای بارهای (AC1)، [Ith] | 40A در 60 درجه سانتی گراد برای مدار قدرت ، 10A در 60 درجه سانتی گراد برای مدار سیگنالینگ |
| ظرفیت قطع | 450A at 440 V |
| رنج جریان مقاومتی کوتاه مدت [Icw] | 50 آمپر در 40 درجه سانتی گراد 10 دقیقه برای مدار قدرت ، 120 آمپر در 40 درجه سانتی گراد 1 دقیقه برای مدار قدرت ، 240 آمپر در 40 درجه سانتی گراد 10 ثانیه برای مدار قدرت ، 380 آمپر در 40 درجه سانتی گراد 1 ثانیه برای مدار قدرت ، 100 آمپر 1 ثانیه برای مدار سیگنالینگ ، 120 آمپر 500 میلی ثانیه برای مدار سیگنالینگ ، 140 آمپر 100 میلی ثانیه برای مدار سیگنالینگ |
| ولتاژ مدار کنترل [Uc] | 110V AC 50/60 Hz |
| ولتاژ عایق نامی [Ui] | 690 ولت طبق استاندارد IEC 60947-4-1 و 600 ولت طبق استاندارد CSA و UL |
| اتلاف توان هر پل | 3.2W AC-1 , 1.25W AC-3 |
| دوام مکانیکی | 15Mcycles |
| دوام الکتریکی | 1.65Mcycles در جریان 25 آمپر بارهای AC-3 ولتاژ تغذیه 440 ولت، 1.4Mcycles در جریان 40 آمپر بارهای AC-1 ولتاژ تغذیه 440 ولت |
| رنج کاری | 3600 دور در ساعت در 60 درجه سانتی گراد |
| نوع حفاظت | حرارتی |
| مقاومت عایقی | 10Mohm for signaling circuit< |
| زمان واکنش | 22…12 میلی ثانیه بسته شدن و 19…4 میلی ثانیه باز شدن |
| میانگین امپدانس | 2mOhm at 50 Hz – Ith 40A for power circuit |
| میزان گشتاور | مدار کنترل: 1.7نیوتن متر با ترمینال های پیچشی با آچار پیچ گوشتی صاف 6 میلی متری ، مدار کنترل: 1.7نیوتن متر با ترمینال های پیچشی با آچار پیچ گوشتی فیلیپس شماره2 ، مدار قدرت: 2.5 نیوتن متر با ترمینال های پیچشی با آچار پیچ گوشتی صاف 6 میلی متری ، مدار قدرت: 2.5 نیوتن متر با ترمینال های پیچشی با آچار پیچ گوشتی فیلیپس شماره2 |
| نوع نگهدارنده برای نصب | صفحه ای، ریلی |
| مدت زمان گارانتی | 18 ماه |
| ارتفاع | 92 میلی متر |
| طول | 85 میلی متر |
| عرض | 45 میلی متر |
| پوشش محافظ | دارد |
| وزن محصول | 0.37 کیلوگرم |
| استحکام مکانیکی | ارتعاشات کنتاکتور باز: 2Gn (فرکانس 300…5 هرتز) ، ارتعاشات کنتاکتور بسته: 4Gn (فرکانس 300…5 هرتز) ، ضربه کنتاکتور باز: 10Gn (11 میلی ثانیه) ، ضربه کنتاکتور بسته: 15Gn (11 میلی ثانیه) |
| درجه آلودگی | 3 |
| دمای مجاز محیط برای عملکرد | 60…5- درجه سانتی گراد |
| دمای مجاز محیط برای انبار | 80…60- درجه سانتی گراد |
| درجه حفاظت بر حسب IP | IP20 (جلو محصول) مطابق با IEC 60529 |
| استانداردها | , CSA C22.2 No 14 , EN 60947-4-1 , EN 60947-5-1 , IEC 60947-4-1 , IEC 60947-5-1 , UL 508 |
| ولتاژ تغذیه بوبین | 110VAC |
| سری کنتاکتور | سری D |
| تعداد پل کنتاکتور | سه پل |
