| ولتاژ تغذیه بوبین | 110VAC |
|---|---|
| سری کنتاکتور | سری D |
| تعداد پل کنتاکتور | سه پل |

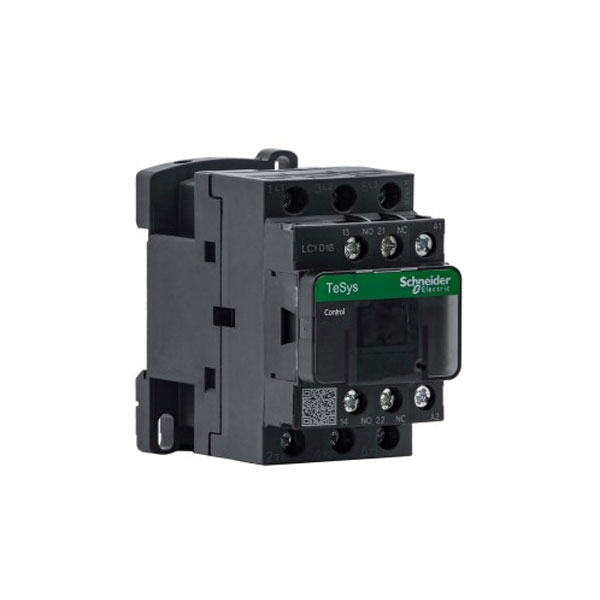

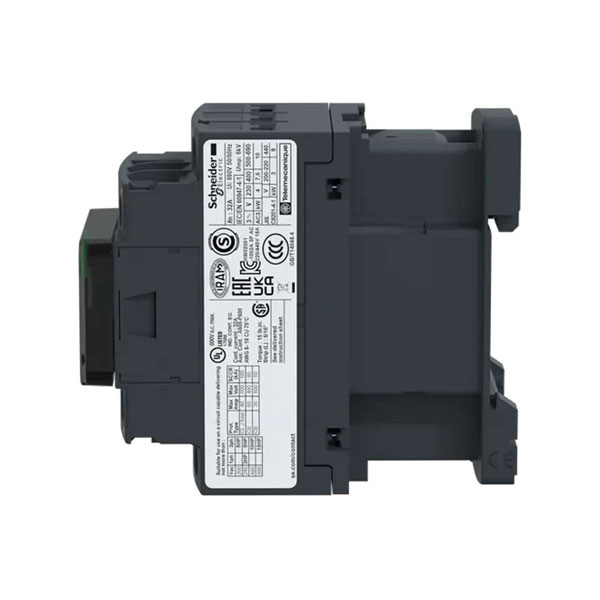

| کد فنی | LC1D18F7 |
| سری ساخت | TeSys |
| کاربرد محصول | کنترل موتور / بار مقاوتی (اهمی) |
| تعداد پل | 3 |
| تعداد کنتاکتهای کمکی | 1NO+1NC |
| توان موتور(کیلو وات) | 4 کیلو وات در 230…220 ولت (AC-3) ، 7.5 کیلو وات در 400…380 ولت (AC-3) ، 9 کیلو وات در 440…415 (AC-3) ، 10 کیلو وات در 500 ولت (AC-3) ، 10 کیلو وات در 690…660 ولت (AC-3) ، 4 کیلو وات در 400 ولت (AC-4) |
| رنج ولتاژ کاری [Ue] | مدار قدرت: 690 ولت AC (فرکانس 400…25 هرتز) و 300 ولت DC |
| رنج جریان عملکرد (Ie) | 18 آمپر با ولتاژ 440 ولت AC بارهای AC-3 برای مدار قدرت در دمای کمتر از 60 درجه سانتی گراد ، 32 آمپر با ولتاژ 440 ولت AC بارهای AC-1 برای مدار قدرت در دمای کمتر از 60 درجه سانتی گراد |
| حداقل ولتاژ سوئیچینگ | 17 ولت برای مدار سیگنالینگ |
| ولتاژ ضربه نامی [Uimp] | 6 کیلو ولت |
| توان موتور (اسب بخار) | 1hp در 115 ولت AC با فرکانس 50/60 هرتز برای موتور تکفاز ، 3hp در 230/240 ولت AC با فرکانس 50/60 هرتز برای موتور تکفاز ، 5hp در 200/208 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز ، 5hp در 230/240 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز ، 10hp در 460/480 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز، 10hp در 575/600 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز |
| ظرفیت قطع | 300 آمپر در 440 ولت |
| اتلاف توان هر پل | 2.5 وات (AC-1) ، 0.8 وات (AC-3) |
| حداقل جریان سوئیچینگ | 5 میلی آمپر برای مدار سیگنالینگ |
| رنج کاری | 3600 دور در ساعت در 60 درجه سانتی گراد |
| نوع حفاظت | حرارتی |
| زمان واکنش | 22…12 میلی ثانیه بسته شدن و 19…4 میلی ثانیه باز شدن |
| نوع نگهدارنده برای نصب | صفحه ای ، ریلی |
| ارتفاع | 77 میلی متر |
| طول | 86 میلی متر |
| عرض | 45 میلی متر |
| پوشش محافظ | دارد |
