کلیدهای اتوماتیک نقش مهمی در سیستم های الکتریکی و اتوماسیون صنعتی ایفا میکنند و از تاسیسات روشنایی و برقی و سیم و کابل محافظت می کنند. آشنایی با انواع مختلف کلیدهای اتوماتیک و تفاوت آنها، به شما کمک میکند تا بتوانید مناسبترین مدل را برحسب نیاز خود انتخاب کنید.
در این مقاله از تهران اشنایدر، به مقایسه انواع کلید اتوماتیک اشنایدر میپردازیم و ویژگی، کاربرد و مزیت هریک را بررسی میکنیم.

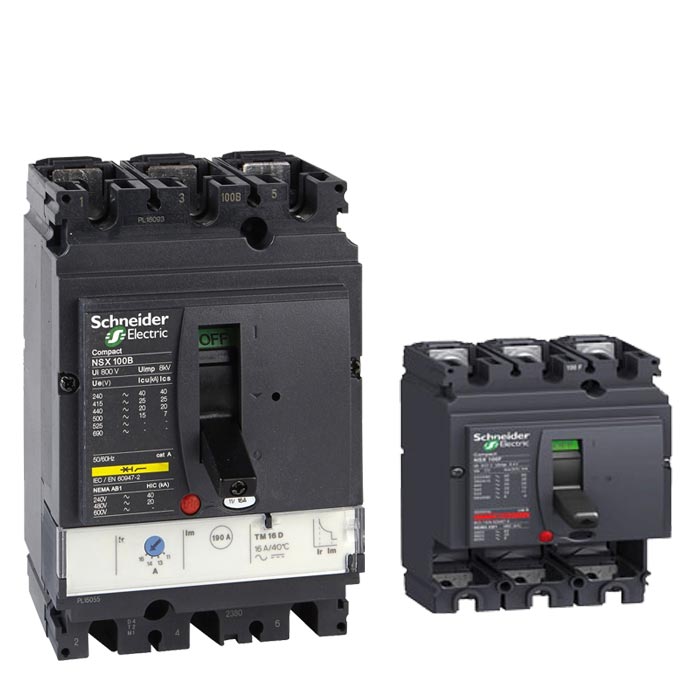

کلید اتوماتیک چیست؟
کلید های اتوماتیک وسیله ای برای سوئیچ زنی در مدار های الکترونیکی هستند که هدف استفاده از آن ها محافظت از اجزا در برابر آسیب ها و صدمات ناشی از اتصال کوتاه، اضافه بار و اضافه جریان است. این کلید ها که اغلب برای کنترل دو پارامتر مغناطیسی و حرارتی قابل تنظیم هستند، در صورت قطع مدار به هر دلیلی بر خلاف فیوز ها قابلیت استفاده مجدد را دارند.
کلید های اتوماتیک این امکان را به کاربر می دهند تا آن ها را برای رنج های گوناگونی تنظیم کنند و با هر رنجی قدرت قطع این کلید ها در تمامی انواع آن ها بالای 25 کیلو آمپر است که در برخی مواقع به 1600 آمپر نیز می رسد. این کلید ها را تنها در برخی از برند های محدود می توان برای مصرف تک پل مشاهده کرد که نسبت به سایر انواع آن دارای بازه جریان و ویژگی های الکتریکی محدود تری هستند.
در صورت به وجود آمدن خطا و قدرت قطع و روند آن، کلید های اتوماتیک در حالت خطا قرار گرفته و به حالت قطع نمی روند. همین خصوصیت سبب شده است تا کاربر بتواند دلیل بروز اختلال و علت توقف مدار را بررسی و در صورت نیاز، مشکل مورد نظر را اصلاح کند.
انواع کلید اتوماتیک
کلید اتوماتیک انواع مختلفی دارد که هر کدام ویژگی و کاربرد خاص خود را دارد و بر اساس نیازهای مختلف در صنایع گوناگون مورد استفاده قرار می گیرند. به طور کلی انواع کلید های اتوماتیک عبارتند از:
- کلیدهای مینیاتوری
- کلیدهای اتوماتیک کمپکت و غیرقابل تنظیم
- کلیدهای هوایی
- کلید محافظ جان
- کلید محافظ موتور
- سکسیونر
- دژنکتور
در ادامه به شرح هر یک از این کلید های اتوماتیک می پردازیم.

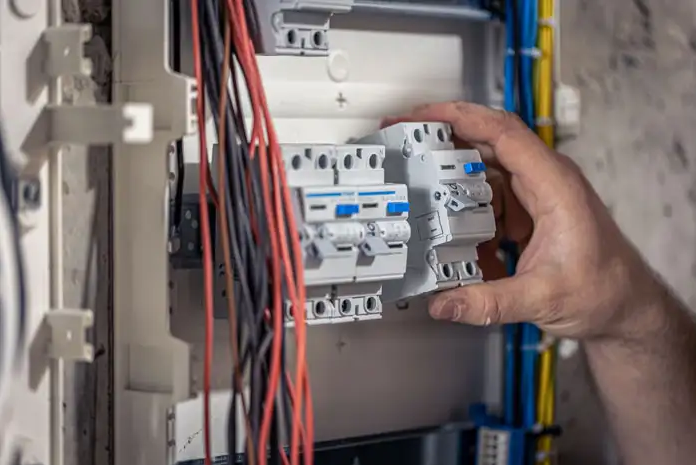

انواع کلید اتوماتیک و کاربرد هر یک
پس از آشنایی با کلید اتوماتیک حال نوبت به معرفی انواع کلید اتوماتیک و بررسی هر کدام از آن ها به همراه کاربردشان رسیده است که در این بخش به آن می پردازیم.
1.کلید اتوماتیک کمپکت MCCB
کلید اتوماتیک کمپکت اشنایدر یکی از انواع کلید اتوماتیک است که به صورت تخصصی وظیفه قطع یا وصل کردن مدار الکتریکی را بر عهده دارد. این نوع کلید دارای رنج جریان از 16 آمپر تا 1600 آمپر است که با افزایش جریان نامی فریم آن ها نیز بزرگ تر می شود. لازم به ذکر است که کلید های کمپکت اغلب در تیپ های گوناگون YS، LM و YM تولید می شوند.
برای مطالعه ی مقاله ی وظیفه کلید کمپکت در تابلو برق می توانید روی لینک کلیک نمایید.
کلید اتوماتیک کمپکت یا MCCB (Molded Case Circuit Breakers)، وظیفه قطع یا وصل کردن مدار الکتریکی و محافظت از سیستم در صورت بروز حادثه را بر عهده دارد. کلید اتوماتیک کمپکت از انواع کلیدهای الکترومکانیکی فشار ضعیف است. این کلید دارای بازه جریانی ۲۵ تا ۱۶۰۰ آمپر می باشد و معمولاً در سیستم های الکتریکی صنعتی استفاده میشوند.
کلید اتوماتیک کمپکت می تواند در بارهای اضافی از پیش تعیین شده بدون آسیب رسیدن به کلید، مدار را قطع کند و همچنین توانایی تامین حفاظت اتصال به زمین، حفاظت موتوری و حفاظت ژنراتوری را، با کمک رله های میکرولوجیک دارد.
نوع خاصی از کلیدهای اتوماتیک با نام کلید اتوماتیک غیر قابل تنظیم یا فیکس شناخته می شوند. در کلید اتوماتیک غیر قابل تنظیم، قابلیت تنظیم جریان وجود ندارد و قدرت قطع در این کلیدها ثابت است. این نوع کلید نسبت به کلید اتوماتیک کمپکت پیچیدگی کمتری دارد
- ویژگی کلید اتوماتیک کمپکت:
| رنج جریان: 16 الی 1600 آمپر |
| حداکثر ولتاژ: 690 ولت |
| یک و دو و سه و چهار پل |
| عایق بسیار قوی |
| قابلیت به کارگیری رله های الکترونیکی |

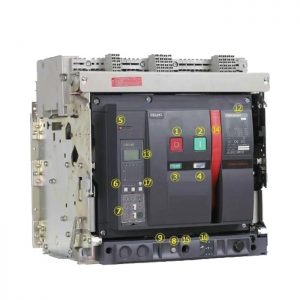

2.کلید اتوماتیک هوایی ACB
کلید هوایی اشنایدر یا ACB (Air Circuit Breaker) از هوای فشرده برای کنترل و قطع و وصل کردن جریان الکتریکی استفاده میکند. این کلیدها برای محیطهایی که نیاز به عملکرد سریع و قدرت قطع زیاد دارند، مانند خط تولید کارخانه جات و ماشینآلات صنعتی مناسب هستند.
همه چیز درباره کلید هوایی اتوماتیک اشنایدر را نیز در مقاله ای آورده ایم که می توانید با کلیک بر روی لینک آن را مطالعه نمایید.
کلید هوایی جزو کلید های اتوماتیک فشار ضعیف می باشد. وظیفه اصلی این کلید، قطع اتوماتیک جریان در آمپراژ بالا می باشد. این نوع از کلید های اتوماتیک از رنج جریان ۶۳۰ آمپر تا ۶۳۰۰ آمپر را پشتیبانی میکنند. عمر مفید کلید هوایی تقریباً دو برابر کلید اتوماتیک یا کمپکت است. کلید های هوایی دارای رله های جاسازی شده در داخل کلید (Built-in) هستند. این رله ها خاصیت تأخیری یا Time Delay دارند.
در این مرحله، مقاله ی کلید هوایی اشنایدر یا زیمنس! کدام بهتر است؟ نیز برای شما مفید خواهد بود.
3.کلید اتوماتیک مینیاتوری MCB
اما کلید مینیاتوری چیست؟ کلید مینیاتوری یا MCB (Miniature Circuit Breaker) یکی از قطعات اصلی و رایج در تجهیزات برق صنعتی می باشد. این کلید نوعی وسیله حفاظت الکتریکی است که برای محافظت از تجهیزات الکتریکی در برابر آسیب ناشی از جریان بیش از حد استفاده میشود. به عبارت دیگر کلید مینیاتوری اضافه بار ناشی از برق در سیم و کابل و یا مدار را قطع میکند تا به سایر قطعات الکترونیکی آسیب وارد نشود و همچنین از خطرات احتمالی مانند آتشسوزی جلوگیری میکند.
انواع کلید مینیاتوری اشنایدر معمولا در اندازه های کوچک ساخته می شوند و عموماً در دستگاه های الکتریکی مصرفی مانند لامپها و تجهیزات الکترونیکی کوچک استفاده میشوند. یکی از ویژگیهای این کلیدها قابلیت نصب آسان و اندازه کوچک آنهاست که از جای کمی برای نصب استفاده میکنند.
کلید مینیاتوری انواع مختلفی دارد که پرکاربردترین آن ها تیپ B و C است که به نوع روشنایی و موتوری معروف است. کلید مینیاتوری نوع B(تندکار) برای کاربردهای مسکونی و تجاری، جهت محافظت از مدارهای روشنایی و پریز استفاده میشود. همچنین کلید نوع C (کندکار)، در محیطهای تجاری و صنعتی برای محافظت از تجهیزات به کار برده میشود.
0 تا 100 کاربرد کلید مینیاتوری را نیز در مقاله ای تخصصی ذکر کرده ایم که می توانید با کلیک برروی لینک مشاهده نمایید.
4.کلید اتوماتیک محافظ جان RCCB
اما کلید محافظ جان چیست و چه کاربردهایی دارد؟ حال نوبت به آشنایی کامل با کلید محافظ جان و کاربردها و مزایای آن رسیده که یکی دیگر از انواع کلید اتوماتیک محسوب می شود. این کلید همان طور که از نامش مشخص است از جان افراد در مقابل خطراتی همچون برق گرفتگی و نشتی جریان محافظت می کند. کلید های محافظ جان بر اساس میزان حساسیتی که نشان می دهند به دو دسته اصلی خانگی و صنعتی تقسیم بندی می شوند.
به صورت کلی می توان گفت اساس کار کلید های محافظ جان اشنایدر، مقایسه جریان خروجی با جریان ورودی است که با همین شیوه از جان افراد محافظت می کند. البته توجه داشته باشید که در کنار حفاظت از افراد در برابر تماس مستقیم و غیر مستقیم برق، از دستگاه ها و تجهیزات صنعتی با جلوگیری از نشتی جریان نیز محافظت می کنند.
یکی از مهم ترین مزیت های کلید های محافظ جان، حفاظت از افراد و کارکنان در مقابل جریان باقی مانده در مدار است. این جریان می تواند باعث برق گرفتگی و ایجاد شوک و مرگ افراد شود. از این دستگاه همچنین به منظور جلوگیری از وقوع رویدادهای خطرناک ناشی از زمین لرزه استفاده می شود.
5.کلید اتوماتیک حافظ موتور MPCB
کلید های محافظ موتور (کلید حرارتی) یا MPCB (Motor protection circuit breaker)، دستگاه های حفاظت الکتریکی هستند که برای حفاظت از موتورها در برابر خطراتی مانند افزایش جریان، افزایش دما، یا وقوع حوادث الکتریکی مورد استفاده قرار میگیرند. این کلیدها به طور خودکار جریان الکتریکی را قطع میکنند تا از خرابی یا آسیب به موتورها جلوگیری کنند. آنها معمولاً در صنایع صنعتی، خط تولید کارخانه جات نصب میشوند تا ایمنی و حفاظت از موتورها را تضمین کنند.
هدف اصلی استفاده از کلید های محافظ موتور، کنترل زمان شروع و توقف، کنترل جریان شدید موتور در زمان راه اندازی، جلوگیری از تک فاز شدن و افت ولتاژ موتور و همچنین کنترل چرخش موتور است.
6.سکسیونر
سکسیونرها برای هماهنگی و تنظیم ترتیب روشن و خاموش شدن دستگاه های الکتریکی مورد استفاده قرار میگیرند. آنها به طور خودکار جریان الکتریکی را به ترتیب تعیین شده، در دستگاهها روشن و خاموش میکنند و از بروز حوادث الکتریکی جلوگیری میکنند.
به عبارت دیگر سکسیونرها سیستمهایی را قطع و وصل میکنند که جریانی ندارند. دلیل اصلی به کارگیری آنها، جلوگیری از برقگرفتگی است.
7. دژنکتور
دژنکتورها به عنوان محافظ های اضافی در مقابل فشارهای بالای جریان الکتریکی، به طور خودکار عمل میکنند. آنها برای جلوگیری از خرابی های ناشی از جریان های بیش از حد مجاز و یا نوسانات ولتاژ در دستگاه های الکتریکی استفاده میشوند.
چرا کلید اتوماتیک حساسیت بالایی دارد؟
از آن جایی که انواع کلید اتوماتیک دارای حساسیت بسیار بالایی هستند، این سوال پیش می آید که چه چیزی می تواند دلیل این حساسیت بالا باشد؟ ایجاد جریان هجومی در شبکه از عمده دلایلی است که می تواند باعث حساس ساخته شدن کلید های کمپکت شود و آن ها را مجبور به واکنش نشان دادن کند. اتصال دو فاز به یکدیگر، اتصال کوتاه و اضافه بار های غیر معقول در سیستم می توانند از جمله دلایلی باشند که این جریان های هجومی که در کسری از ثانیه به شدت افزایش پیدا می کنند را به وجود می آورند.

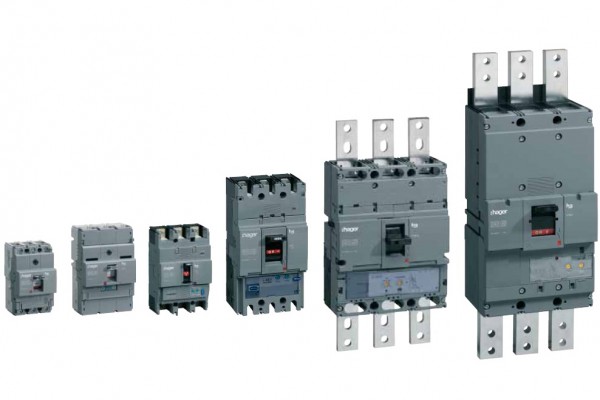

تفاوت کلید اتوماتیک با کلید مینیاتوری
بررسی تفاوت کلید اتوماتیک و کلید مینیاتوری، موضوع دیگری است که در مقاله انواع کلید اتوماتیک به آن می پردازیم. کلید های مینیاتوری یا MCB که از نامش مشخص است، قطع کننده جریان های مینیاتوری هستند. این کلید ها که در واقع یک قطع کننده جریان اتصال کوتاه و یا اضافه جریان هستند جهت حفاظت در مدار ها مورد استفاده قرار می گیرند.
کلید اتوماتیک یا MCCB نیز در واقع یک قطع کننده جریان های زیاد و یا اتصال کوتاه است که تا جریان های 1600 آمپر ساخته می شود. جریان قطع آن ها در انواع کلید اتوماتیک متفاوت است و هر کدام در یک محدوده خاص قابل تنظیم هستند. در حالی که حداکثر جریان کلید های مینیاتوری تا 63 آمپر است و جریان قطع آن ها را نمی توان تنظیم کرد.
یکی دیگر از تفاوت های موجود در این دو نوع کلید در رابطه با منحنی عملکرد یا تیپ آن ها است. کلید های اتوماتیک معمولا با تیپ C در بازار موجود هستند، در حالی که تیپ های مختلفی از کلید های مینیاتوری برای مصارف موتوری و روشنایی وجود دارد.

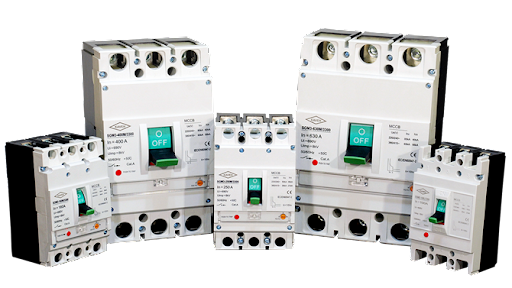

از کجا کلید اتوماتیک بخریم؟
برای پاسخ به این سوال که کلید اتوماتیک از کجا بخریم؟ باید به شما بگوییم که فروشگاه اینترنتی تهران اشنایدر، یکی از بزرگترین نمایندگی های شرکت اشنایدر در تهران است. که نام آن در لاله زار با عنوان تهران اشنایدر شناخنه شده است. بیشتر از 10 سال است که تهران اشنایدر در شهر تهران فعالیت داشته و خدمات باکیفیت خود را در دو حالت حضوری و آنلاین به مشتریان ارائه میدهد.
شما می توانید برای خرید انواع کلید اتوماتیک اشنایدر و سایر محصولات اشنایدر از جمله کنتاکتور، بی متال، سنسور و مواردی از این قبیل به وبسایت فروشگاه تهران اشنایدر مراجعه کنید و به راحتی سفارش خود را به ثبت برسانید. نمایندگی اشنایدر در لاله زار تهران، علاوه بر ویژگیهای مثبت خود، از گارانتی اصالت برای تمامی محصولات، تیم فروش با تجربه و همچنین مشاوره رایگان نیز برخوردار می باشد.
سخن پایانی
در این مقاله از تهران اشنایدر، با انواع کلید های اتوماتیک آشنا شدیم و انواع، ویژگی و کاربردهای مختلف آن را بررسی کردیم. کلید های اتوماتیک از مهمترین تجهیزات الکتریکی محسوب می شوند. از آنجایی که تنوع مدلها، برندها و کاربرد های این وسیله حفاظت الکتریکی بسیار زیاد می باشد؛ آشنایی با انواع مختلف کلید های اتوماتیک و کاربرد هریک امری ضروری می باشد.
